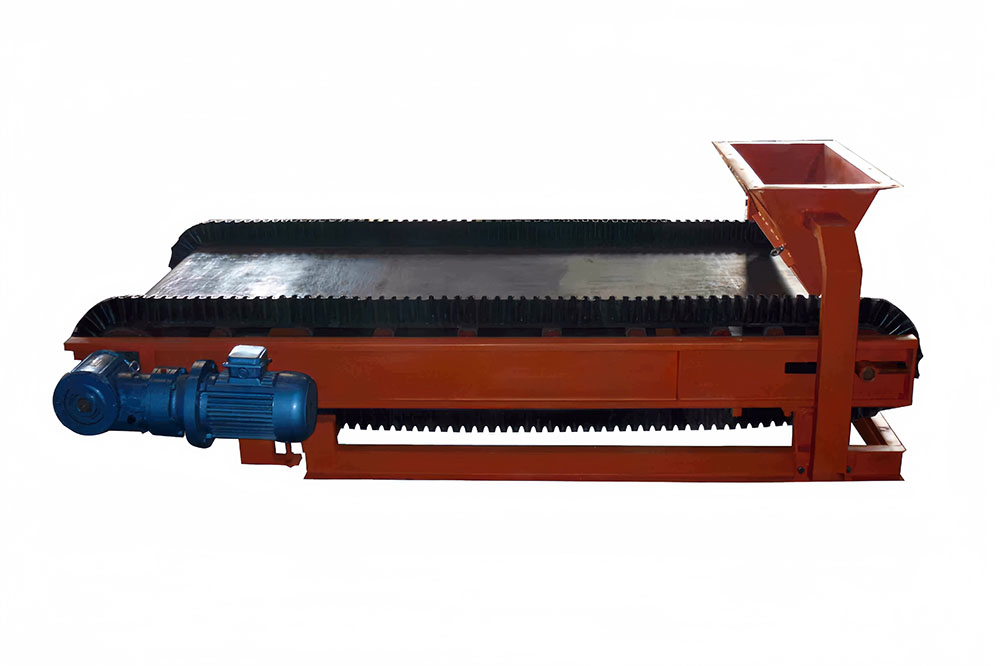

設備簡介：

    定量給料秤（即定量給料機）是集給料輸送、定量喂料控制為一體的，機電一體化的**技術產品。適用各種工業生產環境中粉、粒、塊狀散裝物料的連續、自動定量給料和配料控制系統。廣泛地應用于建材、冶金、電力、化工、輕工等行業。

 工作原理：

物料隨皮帶運行，通過傳力機構作用于稱重傳感器，產生一個正比于皮帶載荷的電流信號與速度傳感器產生的正比于皮帶速度的脈沖信號進行積分運算，由微機系統根據測量速率與設定速率比較，調節皮帶速度，從而實現定量給料；與我公司智能儀表配合，實現單路控制，并可與PLC或DCS聯網使用?；蛴梦夜镜奈C(jī)NCS-IPC系統連配，一臺主機可實現1－16路物料的配料（計量）控制。從而實現集中管理。

 結構特點：

◆ 引進德國申克秤技術，結構穩固，外形美觀；

◆ 板形框架結構，緊湊輕?。粍偠却?，穩定性好。安裝維護簡單方便；

◆ 更換皮帶方便，只要拆除秤體一側支座，即可在懸臂狀態下方便地更換環形帶；

◆ 具有卸料罩，避免在工作中粉塵飛揚，污染環境，也為現場安裝提供了方便；

◆ 全包形擋料板（裙邊形皮帶）結構，防止物料外溢，避免物料掉入皮帶內造成設備故障；

◆ 稱重傳感器采用雙連孔型**精度金屬波紋管密封傳感器，防塵性能好，并具有抗側向力、抗沖擊、抗振、穩定性好和變形小特點，傳感器的安裝設計隱蔽，并且有過載保護裝置，因而傳感器不易損壞；

◆ 具有多托輥結構的自動張緊及防跑偏裝置，并設有皮帶張緊標志，保證皮帶張力恒定，有利于穩定精度；

◆ 具有皮帶內外清掃裝置，并能自動跟蹤，使皮帶內外表面始終處于清潔狀態；

◆ 采用軸裝直聯減速電機（即齒輪馬達）和變頻調速的拖動方式。運行平穩，使用壽命長；

◆ 變頻調速系統簡單可靠，調速范圍寬，穩速精度**，能適應**粉塵等惡劣工作環境。電機與減速機也可按用戶要求配置。給料機的驅動裝置可根據現場的條件，置于輸送機的頭部或尾部、左側或右側；

◆ 儀表接口：RS232/485 標準接口，可以實現計算機遠程控制管理；可與 DCS聯接，實現智能集中控制。

 稱重傳感器參數：

1、形 式：電阻應變片式傳感器；

2、外 殼：密閉保護，防護等級ＩＰ６７；

3、非 線 性： ＜0．02 （%F.S）；

4、非重復性： ＜0．02 （%F.S）；

5、蠕 變： ＜0．02 （%F.S/30min）；

6、間 隔： ＜0．0008%（F.S/ ℃）；

7、零 點： ＜0．0015%（F.S/ ℃）；

8、滯后誤差： ＜0．02%（%F.S）；

9、激勵電壓： 9～12（VDC）。

 主要技術參數：

1、控制精度： ± 0.25%

2、皮帶寬度： 500～1400 mm

3、輸送能力： 0.25～200 t/h （超范圍可訂購）

4、物料粒度： ≤ 60 mm

5、調速范圍： 5 Hz～50 Hz 或 10 ：1

6、控制電流： 4～20 mA 正比于流量

7、進、出料口距離： 1500～8000 mm

8、環境溫度：

　　 儀 表 0 ℃ ～ 40 ℃

　　 給料機 -20℃～ 60℃

9、電 源：

　　 儀 表 220VAC (-15%/+10%)、 50Hz ( ±2%)

　　 給料機 380VAC (-15%/+10%)、 50Hz ( ±2%)
